热阻参数与 θja 的标称差异

作者：吴英超

摘要

封装热阻参数θja 的标称有较大差异。其原因是该参数对焊接区设计依赖大。热像对比实验证实 相同封装的散热能力接近，尽管其标称参数有差异。

1 引言

封装集成电路的热阻反映的是参与到散热过程中的所有部分在该几何和物理组合下的特性。以 薄膜集成电路为例，其发热部分是由结、连线和半导体极化物形成的薄膜层；从这一层到封装外表面或者外部的空气，参与导热的部分包括承载这层薄膜的基底硅片、粘接剂、金属引线、填料、金 属托架、引脚和封壳等等。

2 热阻参数

热阻参数一般包括结到空气、结到外壳和结到基板三个热阻 θja、θjc 和 θjb¹ 。θjc 和 θjb 是针对 以外壳为主散热面和以基板为散热面加装散热器的封装的；例如顶面压装散热器的 BGA 封装和底面 压接散热器的 TO220 封装。利用在散热面（封装顶面或底面）上加装高导热散热器形成恒温面和利 用绝热材料限制其它方向的散热，可保证 θjc 和 θjb 测定的一致性。θja 测定不能人为采取措施限制 热流导向，同时温度梯度变化较大的发热点附近的微小差异都会影响热流分配、不容易保证一致性。

3 θja 测定

θja 是在开放空间内弱自然对流或风洞强制气流两种情况下测定；如果不加以说明，则指开放空 间内弱自然对流条件下测定的参数。其公式表达为：

θja = (Tj - Ta) /Pd (1)

其中，Тj 为芯片的结温，Тa 为环境温度，Pd 为在结区的发热功率。

高功率密度或者特别关注工作温度的集成电路 ² 一般是利用设计、制作在其上的二极管直接测 量结温 ³ ，进而测定 θja。一般集成电路采用热测试片芯取代实际的片芯测定 ⁴ 。测定时热测试芯片要 模仿实际片芯的情况安装。θja 的测定标准 ⁵ 给出了两类测试载板，分别对应高覆铜率和低覆铜率印 制板的典型情况。包括外露托架在内的焊盘如何处理则是因器件和厂家而不同的，而焊盘路径是无 散热器封装集成电路的主要散热热流路径，也是封装创新的主要着手点；其不同处理导致 θja 的测 定值不同。

4 θja 标称差异

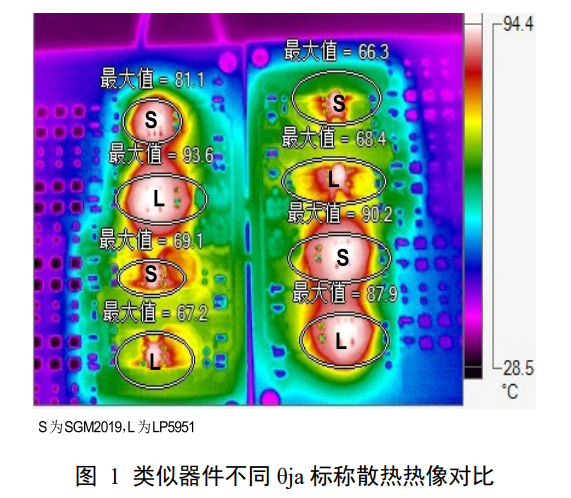

SGM2019 和 LP5951 是封装、制程、片芯尺寸和外部电路相同的两个 LDO 芯片，其标称 θja 分 别为 260℃/W 和 220℃/W⁶ 。为了理解这一差异，设计了元件位置和测试放置全部交错 2 个实验板以 对比其散热特性。图 1 是这两个实验板的稳定热像。试验中的 8 个芯片的发热功率完全一致；热像 上温度较低芯片的托架引脚连接的焊盘是在大面积覆铜上镂出的，散热面积大。可见单个引脚的焊 盘设计差异就足以引起显著的表面温度差异。进一步详细观察可以看到器件位置的靠里、靠外也使 得温度有所不同；同时，标称散热较差的 SGM2019 的表面温度反而更低一些 ⁷ 。从这个实验看，这 两个芯片的散热能力是非常接近，并没有如其标称热阻所反映的差异；标称差异只能来源于其测定 板焊接部分的设计差异。

1 网上可方便找到有关封装集成电路热阻及其测量的文章，大多包括对 SEMI 320-96、JEDEC JESD51-4 以及 MIL883 等标准引用可供参考。

2 例如在大规模 ASIC、FPGA、CPU 和高可靠功率器件中。

3 对二极管施加恒流偏置时，其正向压降与其结温有明确的、本征性的线性关系。通过预先刻度，可以准确确定特 定恒流偏置时压降和温度的关系。

4 更多介绍参考 http://www.ieechina.com/upload/books/IC.pdf ，刘君恺，《IC 封装热阻的定义及测量技术》。

5 即 SEMI 320-96、JEDEC JESD51-4 以及 MIL883 等标准。

6 参数引用自 SGM2019 和 LP5951 的公开数据表。

7 圣邦微电子公司并不因此测试调整其数据表参数。
